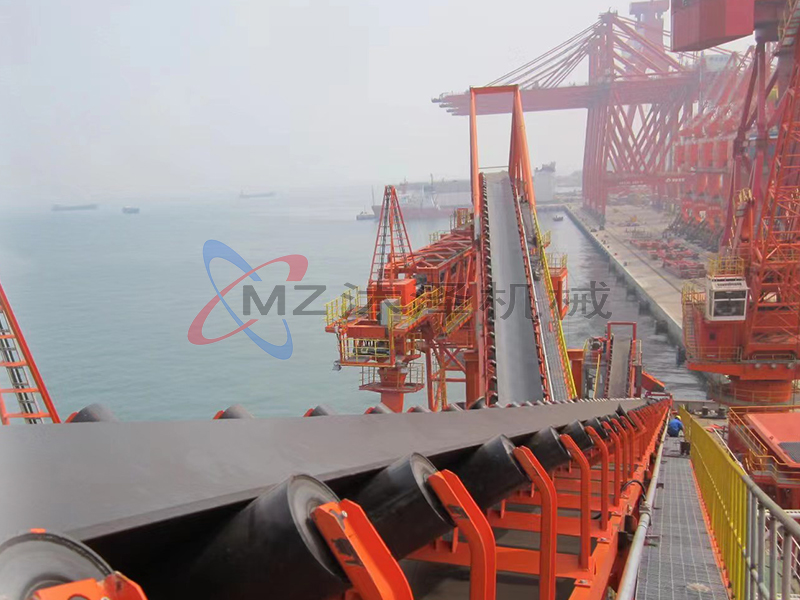

TD75型帶式輸送機
1、TD75 型帶式輸送機是一般用途的帶式輸送機，主要用于礦山、冶金、化工、煤炭、建材、機械、糧食、輕工、水電、交通等部門，它適于輸送堆積比重為0.5~2.5 噸/立方米的各種形狀、粒狀的散狀物料，也適于輸送成件 的物品。2、TD75 型帶式輸送機的輸送帶寬有六種： 500、650、800、1000、1200 和1400毫米。3、TD75 型帶式輸送機所選用的輸送帶有普通橡膠帶和塑料帶兩種，適用
1、TD75 型帶式輸送機是一般用途的帶式輸送機，主要用于礦山、冶金、化工、煤炭、建材、機械、糧食、輕 工、水電、交通等部門，它適于輸送堆積比重為0.5~2.5 噸/立方米的各種形狀、粒狀的散狀物料，也適于輸送成件 的物品。
2、TD75 型帶式輸送機的輸送帶寬有六種： 500、650、800、1000、1200 和1400毫米。
3、TD75 型帶式輸送機所選用的輸送帶有普通橡膠帶和塑料帶兩種，適用于工作環在-15℃~+40℃之間，輸送具有酸性堿性、油類物質和有機溶劑等成份的物料時，需采用耐油、耐酸堿的橡膠帶或塑料帶。
4、可用于水平或傾斜輸送，傾斜向上輸送時，不同物料所允許的大傾角β見表1，傾斜向下輸送時允許大傾角為表1所列值的百分之80。若需要采用大與表1的傾角輸時，可選用花紋帶式輸送機。
| 物料名稱 | β | 物料名稱 | d |
| 塊煤 | 180 | 濕精礦(含水百分之12) | 20°~22° |
| 原煤 | 200 | 干精礦 | 18° |
| 粉煤水洗后產品(1) | 210 | 篩分后的石炭石 | 12° |
| 篩分后的焦炭 | 17° | 干砂 | 15° |
| 0~25毫米焦炭 | 18° | 混有礫石的砂 | 18°~20° |
| 0~3毫米焦炭 | 20° | 采石場的砂 | 20° |
| 0~350毫米礦石(2) | 16° | 濕砂 | 23° |
| 0~120毫米礦石 | 18° | 鹽 | 20° |
| 0~60毫米礦石 | 20° | 型砂 | 24° |
| 40~80毫米油母頁巖 | 18° | 廢砂 | 20° |
| 20~40毫米油母頁巖 | 20° | 未篩分的石塊 | 18° |
| 0~200毫米油母頁巖 | 22° | 水泥 | 20° |
| 干松泥土 | 20° | 塊狀干粘土 | 15°~18° |
| 濕土 | 20°~23° | 粉狀干粘土 | 22° |
注： (1)包括精煤、中煤和尾煤
(2)包括黑色金屬、有色金屬、巖石、石灰石等礦石。

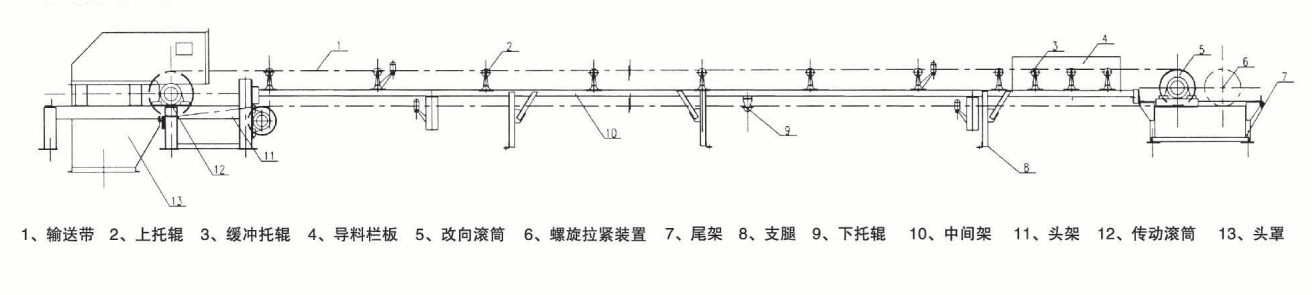

1、輸送帶 2、上托輥 3、緩沖托輥 4、導料欄板 5、改向滾筒 6、螺旋拉緊裝置 7、尾架 8、支腿 9、下托輥 10、中間架 11、頭架 12、傳動滾筒 13、頭罩
| 膠帶寬度mm | 膠帶速度m/s | 最大輸送量槽形/平形 | 最大傾角 |
| 500 | 0.8,1,1.25,1.6,2,2.5 | 232/125 | 20° |
| 650 | 391/211 | ||
| 800 | 1,1.25,1.6,2,2.5,3.15 | 824/350 | |
| 1000 | 1233/546 | ||
| 1200 | 1,1.25,1.6,2,2.5,3.15 | 2202/821 | |
| 1400 | 2996/1117 |
注：其中的最大輸送量，是按物料容量r=1.0t/m,輸送機傾角β=0°~6°,物料堆積角p=30°時計算數據。
帶式輸送機的操作
1、試車時先開空車，對膠帶運行情況進行調整，在空負荷運轉中，注意各部份有否故障發生。
2、空負荷試車后，若情況良好，即可按規定能力加料進行滿載運轉，檢查運轉是否正常，軸承溫度有否升高， 未發現不良現象即能正式使用。
3、輸送機必須空載啟動，應先開車后方可加料，如輸送機是多臺銜接使用，應先從卸料一端開始順序啟動，而 停車時應在物料全部卸完后發方可進行。
4、輸送機上不要裝載超標準過大巖石或其它重物，否則過重的物件將會使膠帶下墜或損壞機件。
5、進料時，不能使輸送物由過高的地方落于膠帶上。
6、若多臺輸送機聯合使用后時，其電氣開關必須聯鎖，以使最末一臺輸送機最后停車。
