IBAU庫采用德國伊堡公司的連續均化技術。在外部帶一攪拌倉，庫底中設一大圓錐，庫內生料的重量通過錐傳遞給庫壁，庫底環形空間被分成向中傾斜10°的6個充氣區，每區裝多種規格的充氣箱。充氣卸料時生料首先被送至一條徑向布置的充氣箱上，再經過錐體下部的出料口由空氣斜槽送入庫底中攪拌倉中。卸料時，生料在自上而下的流動過程中，切割水平料層而產生重力混合作用，進入攪拌倉后又因連續充氣攪拌而得到進一步均化。均化值可達6-8 , 電耗0.1-0.2kwh / t生料。
工藝參數
| 序號 | 設備名稱 | 規格型號 | 數量 | 備注 |
| 1 | 生料庫收塵器 | 工藝定 | ||
| 2 | 庫底充氣管道 | 工藝定 | ||
| 3 | 羅茨風機 | 1臺 | 工藝定 | |
| 4 | 庫內充氣箱 | 1套 | 工藝定 | |
| 5 | 充氣螺旋閘門 | B200 | 6套 | |
| 6 | 氣動開關閥 | B200 | 6套 | |
| 7 | 斜槽 | B200 | 6套 | |
| 8 | 均化倉收塵器 | 1臺 | 工藝定 | |
| 9 | 均化倉 | φ4000mm | 1臺 | |
| 10 | 充氣螺旋閘門 | B300 | 2臺 | |
| 11 | 氣動開關閥 | B300 | 2臺 | |
| 12 | 電動流量閥 | B300 | ||
| 13 | 卸料溜子 |

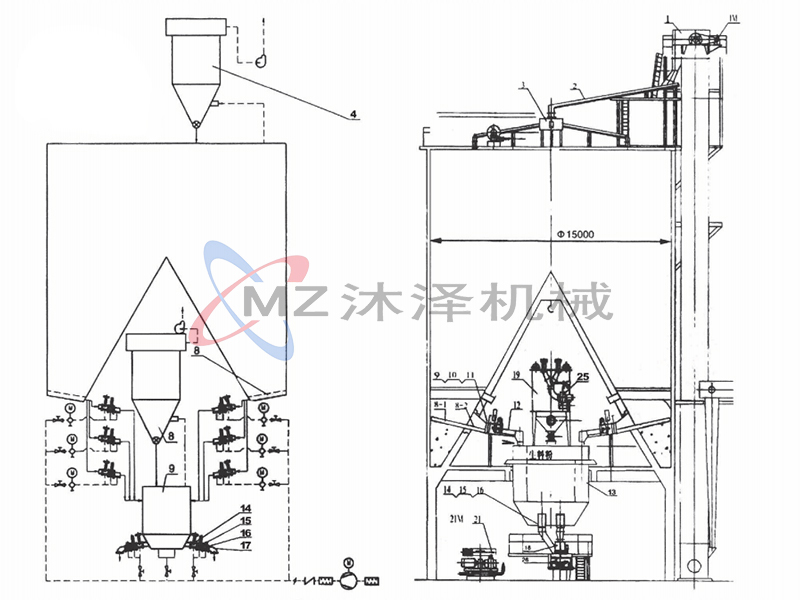

IBAU庫示意圖
技術參數表
| 序號 | 名稱型號 | 單位 | 數量 |
| 1 | NBS斗式提升機 | 1 | |
| 2 | XZ400空氣輸送斜槽傾角6° | 臺 | 1 |
| 3 | φ1250mm溢流式生料分配器傾角6° | 1 | |
| 4 | FCM32-4氣箱脈沖袋收塵器 | 臺 | 1 |
| 5 | 風機：9-26 No.8D | 臺 | 1 |
| 6 | 電動推桿蝶閥DN=550 | 1 | |
| 7 | 庫頂收塵器管路配用蝶閥 | ||
| 8 | 庫內開式充氣斜槽及管件 | 臺 | 1 |
| 9 | 螺旋閘板閥：B200 | 臺 | 6 |
| 10 | 氣動開關閥：B200 | 臺 | 6 |
| 11 | 電動流量調節閥：B200 | 臺 | 6 |
| 12 | XZ200×1300mm空氣輸送斜槽傾角6° | 臺 | 6 |
| 13 | 套筒式生料計量喂料倉 | 臺 | 1 |
| 14 | 螺旋閘板閥：B300 | 臺 | 2 |
| 15 | 氣動開關閥：B300 | 臺 | 2 |
| 16 | 電動流量調節閥：B300 | 臺 | 2 |
| 17 | XZ250×700mm空氣輸送斜槽傾角6° | 臺 | 2 |
| 18 | DLM固體流量計 | 件 | 1 |
| 19 | FHW-Ⅲ分室單機袋式收塵器 | 臺 | 1 |
| 20 | 庫底收塵器風管手動蝶閥：φ300 | 場 | 2 |
| 21 | 羅范鼓風機：,IBD-125型 | 臺 | 3 |
| 22 | 減壓閥 | 件 | 14 |
| 23 | 電磁閥 | 件 | |
| 24 | 手動截止閥：φ150 | 件 | 14 |
| 25 | 軸流風機 | 臺 | 1 |
| 26 | DTSB500mm型通用帶式輸送機 | 臺 | 1 |
