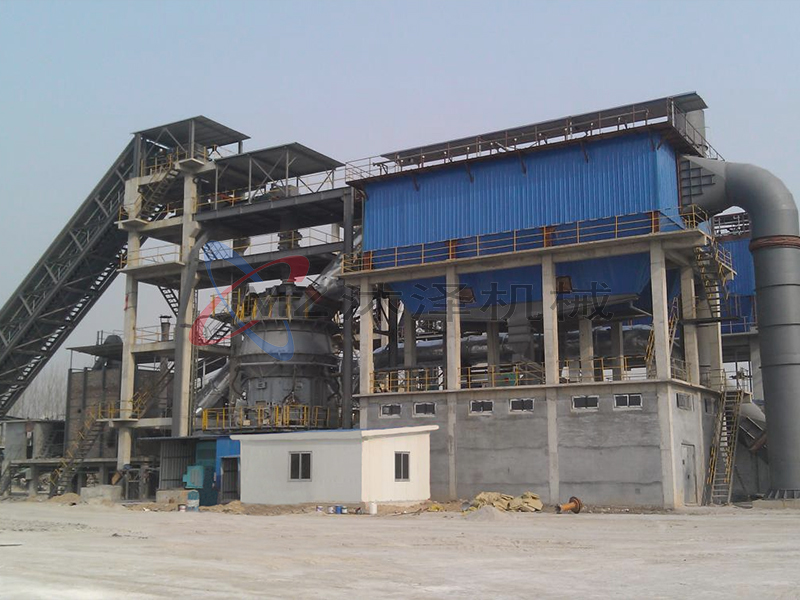

PPC型氣箱脈沖袋式除塵器是我公司在消化、吸收國外先進技術的基礎上，并結合我國國情自主研 制開發的新型、袋式除塵設備。它集分室反吹和噴吹脈沖袋式除塵器的優點為一體，克服了分室反吹的清灰動能不足，噴吹脈沖的清灰與過濾同時進行會產生粉塵二次吸附現象的缺陷，采用離線清灰方式，具有清灰能量大、清灰效果好、系統阻力低、濾袋使用壽命長、除塵效率高等特點，廣泛應用于建材、冶金、電力、化工等各種行業的粉塵凈化。本系列除塵器由不同的室數和每室的不同濾袋數，組成多種不同的規格，每室的濾袋數 有32、64、96、128 條四種，濾袋直徑均為中130mm , 濾袋長度有2450mm、3060mm兩種。亦可根據現場空間設計定制產品。
參數
PPC氣箱脈沖袋式除塵器
規格型號 | PPC32-3 | PPC32-4 | PPC32-5 | PPC32-6 | PPC64-4 | PPC64-5 | PPC64-6 | PPC64-7 | PPC64-8 | |
| 處理風量(m3/h) | 4464 | 5952 | 7440 | 8928 | 11904 | 14880 | 17856 | 20832 | 23808 | |
| 總過濾面積(m2) | 93 | 124 | 155 | 186 | 248 | 310 | 372 | 434 | 496 | |
| 收塵室數(個) | % | 4 | 5 | 6 | 4 | 5 | 6 | 7 | 8 | |
| 每室袋數(條) | 32 | 64 | ||||||||
| 濾袋總數(條) | 96 | 128 | 160 | 192 | 256 | 320 | 384 | 448 | 512 | |
| 脈沖閥 | 數量(個) | 7 | 4 | 5 | 6 | 4 | 5 | 6 | 7 | 8 |
| 規格(英寸) | 11/2 | 21/2 | ||||||||
| 濾袋規格(mm×mm) | φ130×2450 | |||||||||
| 濾袋材質 | 根據煙氣性質選用 | |||||||||
| 過濾風速(m/min) | 0.7-0.9(根據不同的工藝選取不同的凈化過濾風速) | |||||||||
| 承受負壓(Pa) | ≤6000 | |||||||||
| 除塵器阻力(Pa) | 1470-1770 | |||||||||
| 入口氣體含塵濃度(g/Nm3) | <1000 | |||||||||
| 噴吹壓力(MPa) | 0.5-0.7 | |||||||||
| 壓縮空氣耗量(m3/min) | 0.27 | 0.37 | 0.46 | 0.55 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | |
| 鎮風裝置 | 根據工藝情況需要確定 | |||||||||
| 螺旋輸送機 | 無 | 根據工藝情況需要確定 | ||||||||
| 保溫面積(m2) | 26.5 | 少 | 48.5 | 94 | 118 | 142 | 176 | |||
注 ：1、表中處理風量是指工廠供氣的情況，如果置單獨空壓機時，表中的耗氣量要乘1.3系數。
2、表中處理風量是指過濾風速0.8m/min 時計算出的，僅供用戶塵源點的含塵濃度小于200g/Nm3和凈過濾風速也不詳?shù)?情況下，按表中所標的處理量進行選型之用。
2、表中保溫面積僅供參考，可根據用戶要求確定。
PPC96技術性能參數表
規格型號 枯術參數 | PPC96-4 | PPC96-5 | PPC96-6 | PPC96-7 | PPC96-8 | PPC96-9 | PPC96-10 | PPC96-12 | PPC96-14 | PPC96-16 | PPC96-18 | PPC96-20 | |
| 處理風量(m3/h) | 17856 | 22320 | 26736 | 31200 | 35712 | 40128 | 44640 | 49104 | 58032 | 66960 | 75888 | 84816 | |
| 總過濾面積(m2) | 372 | 465 | 557 | 650 | 744 | 836 | 930 | 1023 | 1209 | 1395 | 1581 | 1767 | |
| 收塵室數(個) | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 14 | 16 | 18 | 20 | |
| 每室袋數(條) | 96 | ||||||||||||
| 濾袋總數(條) | 384 | 480 | 576 | 672 | 768 | 864 | 960 | 1152 | 1344 | 1536 | 1728 | 1920 | |
| 脈沖閥 | 數量(個) | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 14 | 16 | 18 | 20 |
| 規格(英寸) | 3 | ||||||||||||
| 減貸規格(mm×mm) | 中130×2450 | ||||||||||||
| 濾袋材質 | 根據煙氣性質選用 | ||||||||||||
| 過濾風速(m/min) | 0.7-0.9(根據不同的工藝選取不同的凈化過濾風速) | ||||||||||||
| 承受負壓(Pa) | <6000 | ||||||||||||
| 除塵器阻力(Pa) | 1470-1770 | ||||||||||||
| 入口氣體含塵濃度(g/Nm3) | <1000 | ||||||||||||
| 噴吹壓力(MPa) | 0.5-0.7 | ||||||||||||
| 壓縮空氣耗量(m3/min) | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 2.7 | 3.0 | 3.4 | 4.2 | 4.8 | 5.4 | 6.0 | |
| 鎮風裝置 | 根據工藝情況需要確定 | ||||||||||||
| 輸送機 | 根據工藝情況需要確定 | ||||||||||||
| 保溫面積(m2) | 110 | 120 | 130 | 140 | 150 | 160 | 175 | 210 | 215 | 280 | 315 | 350 | |
注：1、表中處理風量是指工廠供氣的情況，如果置單獨空壓機時，表中的耗氣量要乘1.3系數。
2、表中處理風量是指過濾風速0.8m/min 時計算出的，僅供用戶塵源點的含塵濃度小于200g/Nm3和凈過濾風速也不詳?shù)那闆r下，按表中所標的處理量進行選型之用。
3、表中保溫面積僅供參考，可根據用戶要求確定。
| 規格型號 技術參數 | PPC128-6 | PPC128-7 | PPC128-8 | PPC128-9 | PPC128-10 | PPC128-12 | PPC128-14 | PPC128-16 | PPC128-18 | PPC128-20 | PPC128-22 | PPC128-24 | PPC128-26 | PPC128-22 |
| 處理風量(m3/h) | 44928 | 52416 | 59904 | 67392 | 74784 | 89856 | 104832 | 119808 | 134784 | 149760 | 164736 | 179712 | 194400 | 209328 |
| 總過濾面積(m2) | 936 | 1092 | 1248 | 1404 | 1558 | 1872 | 2184 | 2496 | 2808 | 3120 | 3432 | 3744 | 4050 | 4361 |
| 收塵室數(個) | 7 | 8 | 9 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | |
| 每室袋數(條) | 128 | |||||||||||||
| 濾袋總數(條) | 768 | 896 | 1024 | 1152 | 1280 | 1536 | 1792 | 2048 | 2304 | 2560 | 2816 | 3072 | 3328 | 3584 |
| 脈沖閥 | 12 | 14 | 16 | 18 | 20 | 24 | 28 | 32 | 36 | 40 | 48 | 52 | 56 | |
| 3" | ||||||||||||||
| 濾袋規格(mm×mm} | φ130×2450 | |||||||||||||
| 減袋材質 | 根據煙氣性質選用 | |||||||||||||
| 過濾風速(m/min) | 0.7-0.9(根據不同的工藝選取不同的凈化過濾風速) | |||||||||||||
| 承受負壓(Pa) | ≤6000 | |||||||||||||
| 除塵器阻力(Pa) | 1470-1770 | |||||||||||||
| 入口氣體含塵濃度(g/Nm3) | <1000 | |||||||||||||
| 噴吹壓力(MPa) | 0.5-0.7 | |||||||||||||
| 壓縮空氣耗量(m3/min) | 3.5 | 4.2 | 4.8 | 5.4 | 6.0 | 7.0 | 8.3 | 9.5 | 10.7 | 12 | 13.1 | 14.3 | 15.5 | 16.7 |
| 鎮風裝置 | 根據工藝情況需要確定 | |||||||||||||
| 輸送機 | 根據工藝情況需要確定 | |||||||||||||
| 保溫面積(m2) | 116 | 124 | 131 | 139 | 147 | 232 | 247 | 262 | 277 | 292 | 307 | 322 | 337 | 352 |
注 ：1、表中處理風量是指工廠供氣的情況，如果置單獨空壓機時，表中的耗氣量要乘1.3系數。
2、表中處理風量是指過濾風速0.8m/min 時計算出的，僅供用戶塵源點的含塵濃度小于200g/Nm3和凈過濾風速也不詳?shù)那闆r下，按表中所標的處理量進行選型之用。
2、表中保溫面積僅供參考，可根據用戶要求確定。
